階段手摺納まりの調整を3Dで!

地下階は、RCで1階から鉄骨階段になる「内部階段」。

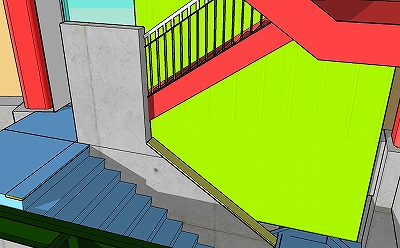

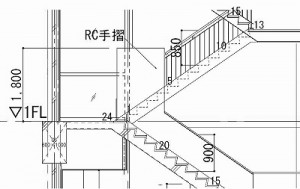

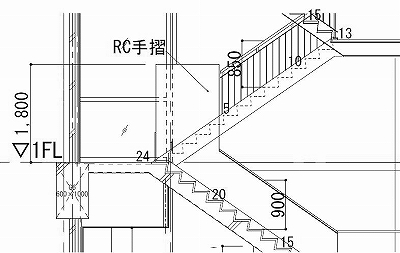

原設計は、この様にRCの壁を立ち上げて見切る納まりでした。

こんな感じ・・・。

しかし、設計者・現場と何度納まりを検討した結果。

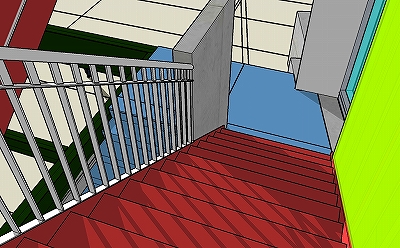

RC壁は立ち上げずに金物手摺で、スッキリした納まりに。(この間相当な回数での訂正あり)

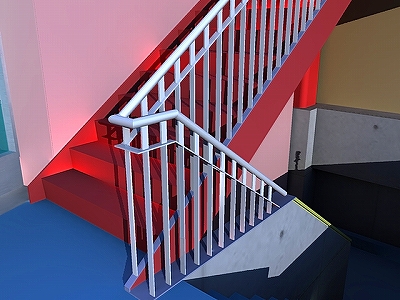

プラグインソフトPodiumでレンダリング。(ちょっとフォトリアル)
これを見せて設計者にも納得してもらいました。


ついでに動画にもしてみました。↓

nt

コメント

  1. okuyamastaff より:

    この3Dやら動画を作るのに、所要時間はいかほどなんでしょうか・・・?

    koba

  2. okuyamastaff より:

    設計との打ち合わせにはいい材料になりますよね。

    zaki

  3. okuyamastaff より:

    コメントありがとうございます。
    3Dの作業時間ですが、・・・。
    この時は確か、日曜日に家でやったと思います。
    半日位はかかったと思いますが、具体的な時間は覚えてません。
    躯体部分は躯体図。鉄骨階段はY森製作所のデータ。手摺は金物屋さんのデータをインポートして使い、
    なるべく時間が掛からない様に工夫してます。
    そこから、訂正は打合せの度に現場でちょこちょこと時間を作って。
    あと、このソフトにはアニメーションを作るコマンドがあるので、1クリックで動画は作れます。
